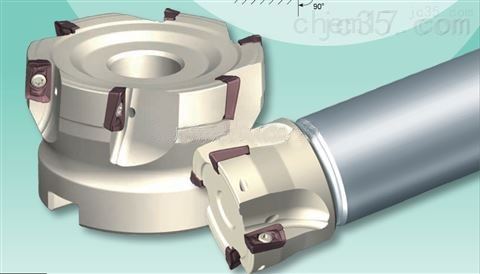

可转位铣削刀具

可转位铣削刀具：铣削刀具：四角刀片刃口强度好，具有良好经济性，在面铣加工中更具优势；而三角刀片容屑排屑性能良好，在型腔加工中更具优势些。

斜面加工、螺旋加工时，需降低进给速度进行加工；钻削加工时，轴向进给设在0.2mm/rev以下进行加工；螺旋扩孔加工时，每周切深ap不应超过zui大切削深度。

可转位铣削刀具将主切削力化解到轴向，极大减小径向分力，提高刀具的抗冲击性能；这种结构在大悬伸铣削中也能有效的减小震动。

可转位铣削刀具 的基本结构：

一、 可转位铣削刀具 的组成

　　可转位刀具一般由刀片、刀垫、夹紧元件和刀体组成，如右图所示。   　　其中各部分的作用为：    　　刀片：承担切削，形成被加工表面。   　　刀垫：保护刀体，确定刀片(切削刃)位置。   　　夹紧元件：夹紧刀片和刀垫。   　　刀体：刀体及(或)刀垫的载体，承担和传递切削力及切削扭距，完成刀片与机床的联接。   　　二、刀具的结构   　　可转位刀具的结构包括刀片的夹紧形式，刀垫的装夹形式和刀体与机床的联接形式等。    　　刀片的夹紧形式 刀片的夹紧方式受刀片形状、刀具尺寸和刀具功用等因素的影响。夹紧时必须满足以下条件：    　　刀片装夹定位要符合切削力定位夹紧原理，即切削力的合力必须作用在刀片支承面周界内。    　　刀片周边尺寸定位满足三点定位原理。    　　切削力与装夹力的合力在定位基面(刀片与刀体)上所产生的摩擦力必须大于切削振动等引起的使刀片脱离定位基面的交变力。   　　 刀垫的形式与装夹 刀垫的形式与装夹受刀具尺寸和刀垫的功能因素的影响。刀座与刀夹现已逐渐成为独立的功能部件，其形式与装夹应满足组合优化，灵活方便的原则，这包括如下两个要求：    　　以变化刀座的形式尺寸来控制切削刃坐标位置和切削时形成zui终运动轨迹，满足工件表面形状的要求。   　　以更换不同的小刀座或刀头来组合成多种性能的刀具，来满足不同的加工要求，同时也减少刀体数。   　　刀体与机床的联接形式 刀体与机床的联接形式应符合高刚度、高精度和快换的原则，这包括如下两方面的内容：    　　联接形式和尺寸标准化。   　　同一联接形式可更换不同的中间接长模块和不同类别的切削刀头----工具系统。   　　三、刀具角度的形成   　　可转位刀具的角度是由刀片的角度与刀杆上刀片槽底面的角度综合而成的，其值为相关部分几何角度的代数和。其确定见表。   　　可转位刀具的几何角度   　　名称 定义 公式   　　前角 可转位刀具的前角等于刀片与刀杆在正交平面中的前角的代数和 g0刀具=g0刀片+g0刀杆   　　后角 可转位刀具的后角等于刀片在正交平面中的后角与刀杆在正交平面中的前角之差 a0刀具=a0刀片-g0刀杆   　　刃倾角 可转位刀具的刃倾角等于刀片刃倾角与刀杆刃倾角的代数和 ls刀具=ls刀片+ls刀杆   　　主偏角 可转位刀具的主偏角是由刀杆自身的主偏角决定的 kr刀具=kr刀杆

•
  可转位铣削刀具
