浮动镗刀设计思路与特点是什么

发布时间:2019/8/13 17:08:03   点击次数:1077次

  浮动镗刀设计思路与特点是什么
  浮动镗刀主要用于精加工,它可以消出孔的锥度、椭元度、提高粗糙度值、提高功效(特别是批量加工时)使用时是用专用刀杆,浮刀有一头可以调节,一般用外径千分尺对刀,大小能控制在0.01。浮孔余量在0.1左右,钢件可少留点。刃磨一般是在工具磨上进行,铸铁前角0-3度,钢件5-8度。浮孔范围直径26-200。
  浮动式镗刀就是不固定的 是在镗刀杆的方槽中自由滑动的,使用的时候,先把孔镗到余量0.20毫米左右,换上浮动镗刀,使用前先用外径千分尺校对尺寸,加上切屑液,转速控制在每分钟120转以下,浮动镗刀能保证加工前后的同心度 而且镗孔尺寸比较好控制
  比如粗镗好一个孔后,遇到突发情况,镗床主轴中心偏离了原孔中心,这时候即使采用百分表校准,也会存在少许误差 这时候采用浮动镗刀 既能保证加工前后同心度

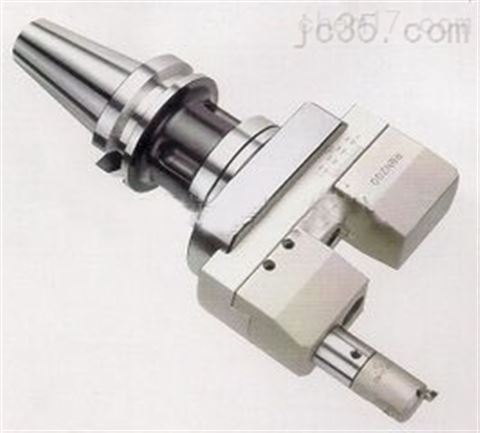

浮动镗刀
  浮动镗刀包括镗刀体及压盖,由两块刀片组成的用压盖扣压并保持浮动在镗刀体上的镗刀片,进给量微调机构,其特征是:进给量微调机构有机地构成于镗刀体和镗刀片之中,刀片的刀刃连线恒正交于机床主轴线。因而它比较现有浮动式镗刀有两方面优点:①进给量可直接微调,无须拆卸刀片;②工作时,刀刃恒以主轴为轴心旋转,故而镗孔精度更高。
  浮动镗刀是精密孔加工中不可缺少的重要刀具,其加工孔的精度能达到IT6级,表面粗糙度可达到’Ra0.8~1.6μm,常见的型式有螺纹式微调镗刀、偏心式微调镗刀、滑槽式双刃镗刀以及浮动镗刀等。这些微调镗刀各具特点,在实际生产中得到广泛应用,其中螺纹差动式微调镗刀构思新颖,微调精度高,可自动消除螺纹间隙,是一种具有发展前途的微调镗刀。
  浮动镗刀设计思路与特点
  机夹可转位车刀是将具有合理几何形状和切削刃的成品可转位刀片通过机械夹固方法装配在刀杆上,当一条切削刃加工磨损至不能再用时,可通过转位迅速更换新的切削刃。采用机夹可转位车刀进行加工具有以下特点:
  刀具几何参数和切削性能稳定,定位精度和重复精度较高,可保证刀尖位置变化在工件精度允许范围内以及加工精度的一致性。
  刀片夹紧可靠,在切削力冲击、振动及切削热作用下不易松动。刀具寿命长,无需刃磨,操作简便,可缩短停机换刀等辅助工时。
  刀杆转位方便、快捷,并可反复使用,使用寿命长,可减少库存量,简化刀具管理。
  机夹可转位车刀设计前角g=-4°,刃倾角l=-4°,切削刃具有足够强度,可承受较大切削力冲击,避免刀尖崩刃。 ;
  可转位车刀片选用菱形国标通用刀片,可保证切削过程中自动卷屑及曲线加工的平稳性,且易于实现刀具标准化、系列化,适合自动化生产中的仿形车削。
  刀具采用螺销压紧式结构,螺钉通过刀片沉孔夹紧刀片,结构简单,零件少,定位精度高,刀刃转位重复精度高,容屑空间大。
  根据被加工材料特点,并考虑切削过程中刀刃的磨损,采用TiC+Al2O3+TiN复合涂层刀片。这种刀片可减小切屑与刀具的摩擦,在切削高温下仍可保持高硬度及良好的抗氧化性,从而可提高刀片使用寿命,降低零件表面粗糙度。
  注意事项:
  注意精镗刀头的调整,请勿过分用力(切莫旋转刻度盘超出范围);
  用红漆封堵的地方不能拆动,否则会损坏微调装置;
  定期保养,注润滑油.
