这才是数控刀柄的结构形式,别被坑了
发布时间:2019/1/10 15:19:13 点击次数:1768次 这才是数控刀柄的结构形式,别被坑了
数控加工对刀具的刚度、精度、耐用度及动平衡性能等方面要求更为严格。刀具的选择要注重工件的结构与工艺性分析,结合数控机床的加工能力、工件材料及工序内容等因素综合考虑。
数控刀柄结构形式:

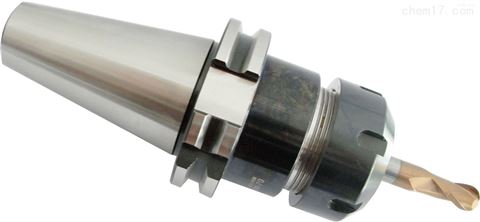

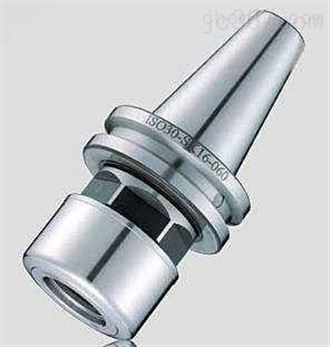

数控机床刀具刀柄的结构形式分为整体式与模块式两种。整体式刀柄其装夹刀具的工作部分与它在机床上安装定位用的柄部是一体的。这种刀柄对机床与零件的变换适应能力较差。钛浩机械是以回转顶尖、丝杠、轴加工、数控车床加工、刀柄刀杆、夹头接杆为公司的主打产品,为适应零件与机床的变换,用户必须储备各种规格的刀柄,因此刀柄的利用率较低。模块式刀具系统是一种较先进的刀具系统,其每把刀柄都可通过各种系列化的模块组装而成。针对不同的加工零件和使用机床,采取不同的组装方案,可获得多种刀柄系列,从而提高刀柄的适应能力和利用率。
数控刀柄结构形式的选择应兼顾技术先进与经济合理:
①对一些长期反复使用、不需要拼装的简单刀具以配备整体式刀柄为宜,使工具刚性好,价格便宜(如加工零件外轮廓用的立铣刀刀柄、弹簧夹头刀柄及钻夹头刀柄等);
②在加工孔径、孔深经常变化的多品种、小批量零件时,宜选用模块式刀柄,以取代大量整体式镗刀柄,降低加工成本;
③对数控机床较多尤其是机床主轴端部、换刀机械手各不相同时,宜选用模块式刀柄。由于各机床所用的中间模块(接杆)和工作模块(装刀模块)都可通用,可大大减少设备投资,提高工具利用率。
数控刀柄的类型特点:
1) 加工曲面类零件时,为了保证刀具切削刃与加工轮廓在切削点相切,而避免刀刃与工件轮廓发生干涉,一般采用球头刀,粗加工用两刃铣刀,半精加工和精加工用四刃铣刀。
2) 铣较大平面时,为了提高生产效率和提高加工表面粗糙度,一般采用刀片镶嵌式盘形铣刀。
3) 铣小平面或台阶面时一般采用通用铣刀。
4) 铣键槽时,为了保证槽的尺寸精度、一般用两刃键槽铣刀。
5)孔加工时,可采用钻头等孔加工类刀具。
